產品簡介：

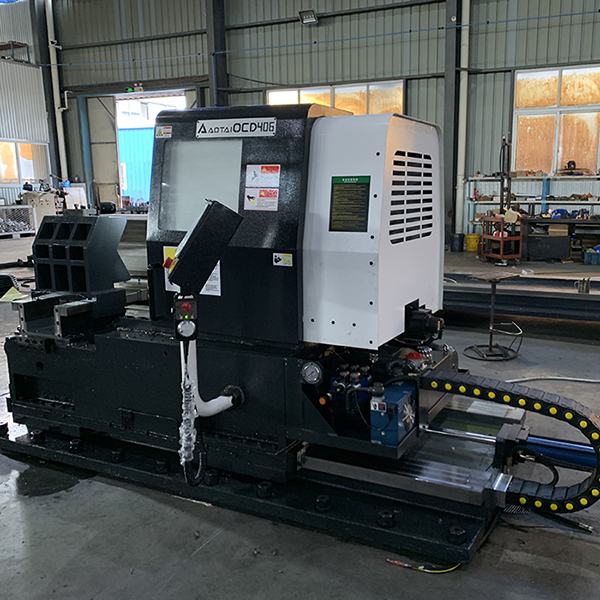

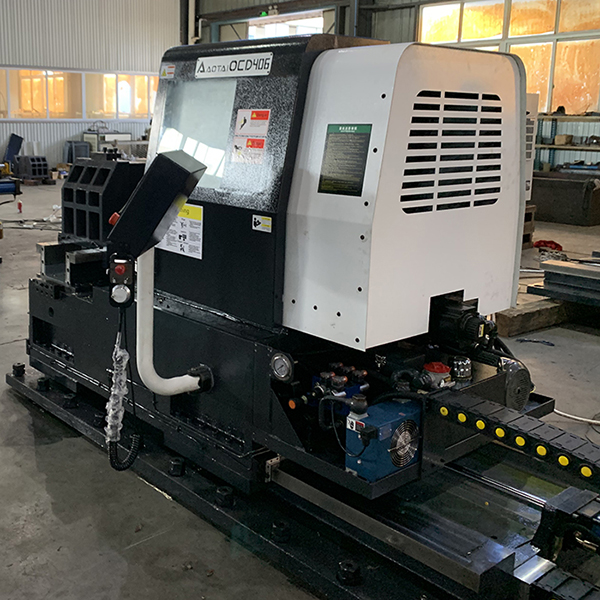

    本系列產品為固定式高速管端面坡口機，是對管子端面進行快速坡口加工的一種專用機床。自動對中式液壓夾緊，可編程式自動進刀，可選配電動升降裝置，以適應不同直徑規格的管道在同一管道滾架上使用，本產品適應于碳鋼、不銹鋼、合金鋼等多種材質鋼管的多種坡口形式的加工，坡口質量好，工作效率高，操作簡單，適用于石油、化工、天然氣、核電等行業管道批量快速加工，是管道預制加工的關鍵設備。

產品特點：

1、完全的冷切割方式，不改變管子材質；

2、高速切割，完成一道坡口只需20秒；

3、成型坡口刀，讓坡口加工更簡單，更精準；

4、4刀位設計，可適應更多加工工況；

5、超高效率，適合大批量管道坡口加工；

6、液壓式自動對中夾緊，雙V型超寬環抱夾爪，夾緊更牢固；

7、伺服自動進退刀，超大進刀行程，程序任意控制，加工更精準；

8、主機自帶升降系統，完美適應不同規格的管道在同一物流線上使用；

9、觸屏操作，參數預設，一鍵自動運行，操作簡單；

10、適用材質：碳鋼，合金鋼，不銹鋼，低溫鋼，硬質塑料等。

加工功能：

1、管端外坡口；2、管端平口；3、復合坡口；4、內坡口

坡口類型：
V型坡口，J型坡口，U型坡口，雙坡口，復合型坡口（坡口類型及坡口角度，以及加工管道材質，請訂購前申明）

技術參數

    *相關技術參數僅供參考，不作為最終交貨標準

其他參數：

電源要求：380V,50-60Hz,3P；

升降行程：300mm；
進刀行程;150-500mm；

進給速度：0-1000rpm；
刀位數量：4刀位；

刀具：采用成型坡口刀；
坡口角度誤差：0.5；

坡口表面精度：0.01
垂直度：0.5/300

坡口效率：

例OCD-170加工30度坡口

注：以上為加工時間，不含初次調整輔助時間：5S夾緊、15S主軸啟動進刀退刀、5S夾緊松開。

加工刀具:
為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。
嵌入式刀具
刀柄材質：40Cr   刀片材質：硬質合金
種類：平口刀，坡口刀，復合坡口刀，內坡口刀

輸送系統:
按需定制配套物流系統，一切從滿足用戶需求出發。自動進給或手動進給可選，輥架長度和尺寸大小按需定制 .
