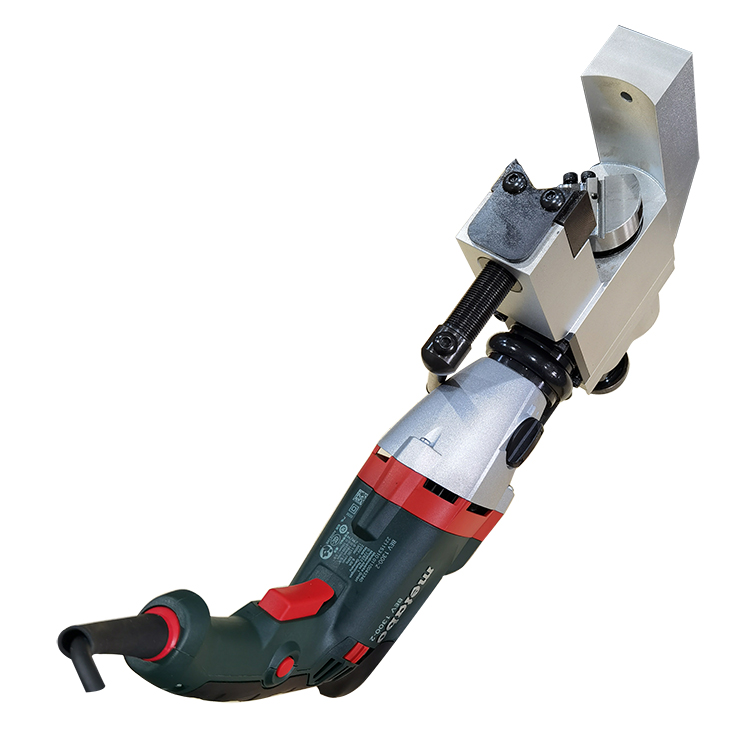

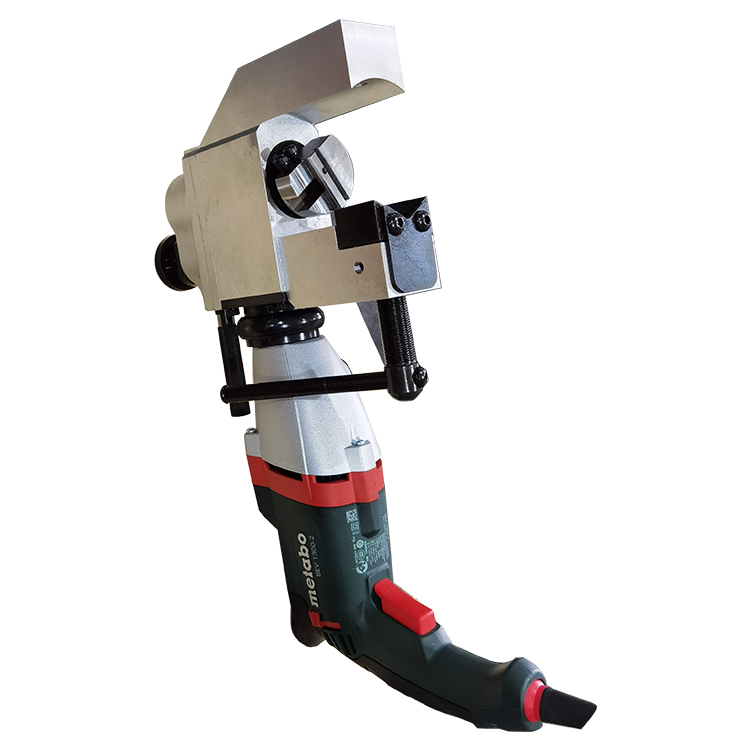

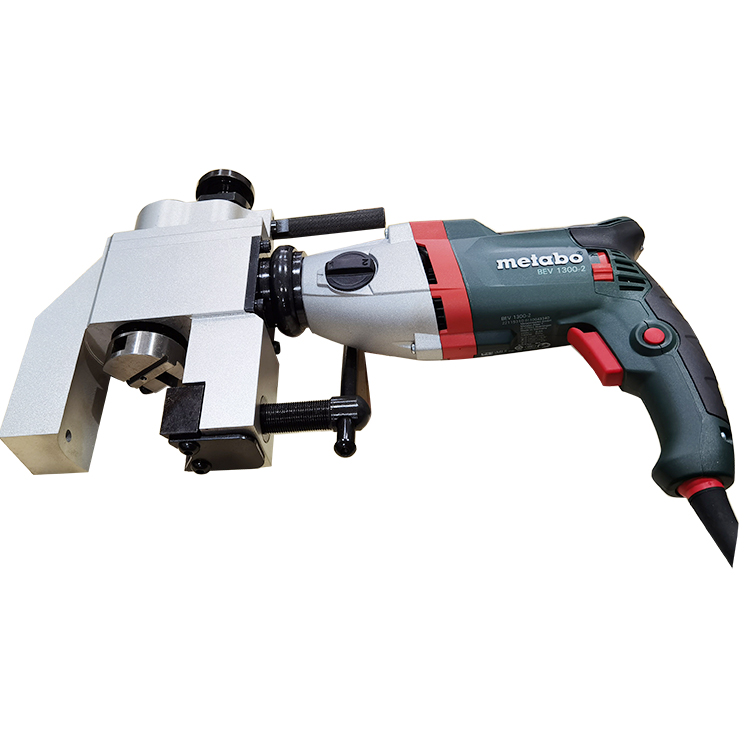

C-II型 外卡式管端自動坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，更輕便，自動進刀，操作更簡便，是C型管子端面坡口機的增強型
產品簡介:
C-II型 外卡式管端自動坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，更輕便，自動進刀，操作更簡便，是C型管子端面坡口機的增強型，廣泛應用于水冷壁、鍋爐鰭片、省煤器、過熱器、再熱器等行業中，單管和排管的坡口機加工。
產品特點:
1、加工管徑范圍廣；
2、鋁合金機身，適宜高空作業；
3、機械式自動進退刀，無需手動調節；
4、可選配專用刀具可加工內螺紋管道；
5、外卡式定位安裝，自動定心，使用更方便；
6、德國進口麥太保調速電機驅動，動力強，噪音小，耐用性高；
加工功能：
1、管端坡口
2、管端平口
坡口類型
技術參數
規格型號 | 加工范圍 | 坡口壁厚 | 刀盤轉速 | 進刀行程 | 機體最大厚度 |
OD mm | mm | rpm | mm | mm | |
ISC-53-II | Φ14-53 | ≤12 | 0-58 | 0-20 | 54 |
ISC-76-II | Φ25-76 | ≤12 | 0-54 | 0-20 | 58 |
相關技術參數僅供參考，不作為最終交貨標準
漲緊夾頭
型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
ISC-53-2 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ45 | Φ48 | Φ51 | Φ53 | |
ISC-76-2 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ45 | Φ51 | Φ54 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | Φ76 |
一種規格漲緊夾頭適配唯一管徑，隨機標配四種規格漲緊夾頭，如需更多規格，購買前請聲明
驅動方式：
麥太保調速電機
電源要求：220-230V 1PH 50/60HZ
功率：1.3KW
動電機.jpg "C-II驅動電機.jpg")

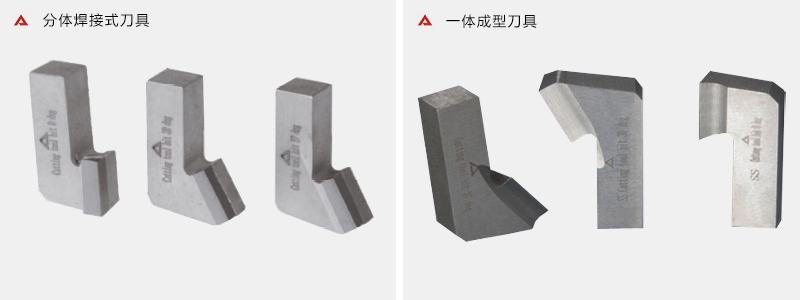

加工刀具：
| 1、一體成型刀具 一體式設計，可通過磨刀，循環使用;材質：M42和 M35 | |
2、分體焊接式刀具（選配） 硬質合金焊接刀具更耐用;刀托材質：40Cr；刀片材質：硬質合金 | |
 |
